اتصال نبشی به تیرآهن؛ بررسی جزئیات اجرایی و روش‌های متداول

در سازه‌های فولادی، اتصال صحیح اعضای مختلف یکی از مهم‌ترین مراحل طراحی و اجرای اسکلت ساختمان است. نبشی یکی از مقاطع فولادی پرکاربرد در سازه‌هاست که بسته به نوع طراحی می‌تواند برای اتصال اعضای مختلف، ایجاد تکیه‌گاه، اجرای اتصالات فرعی و ساخت برخی جزئیات سازه‌ای مورد استفاده قرار گیرد.

یکی از کاربردهای مهم این مقطع، اتصال نبشی به تیرآهن است. این اتصال ممکن است با استفاده از جوش، پیچ و مهره یا ترکیبی از روش‌های مختلف اجرا شود.

اما انتخاب روش اتصال و ابعاد نبشی موضوعی نیست که بتوان برای تمام پروژه‌ها یک نسخه ثابت برای آن ارائه کرد. نوع بارگذاری، محل اتصال، مشخصات تیرآهن، ضخامت نبشی، نوع فولاد و جزئیات طراحی سازه همگی در انتخاب روش مناسب تأثیر دارند.

در این مقاله از آهن 365 بررسی می‌کنیم که اتصال نبشی به تیرآهن چگونه انجام می‌شود، چه روش‌هایی برای آن وجود دارد، نبشی چگونه به بال یا جان تیرآهن متصل می‌شود و هنگام اجرای این اتصال باید به چه نکاتی توجه کرد.

اتصال نبشی به تیرآهن چیست؟

اتصال نبشی به تیرآهن به فرآیندی گفته می‌شود که طی آن یک قطعه نبشی فولادی به بخش مشخصی از تیرآهن متصل می‌شود تا بتواند نقش مشخصی در سیستم سازه‌ای یا جزئیات اجرایی پروژه ایفا کند.

نبشی ممکن است برای ایجاد یک تکیه‌گاه، اتصال یک عضو فرعی، تقویت یا تکمیل یک اتصال و یا اجرای جزئیات خاص سازه‌ای استفاده شود.

شکل ظاهری اتصال به کاربرد آن بستگی دارد. در یک پروژه ممکن است نبشی به بال تیرآهن متصل شود و در پروژه‌ای دیگر، جزئیات اتصال به جان تیرآهن مربوط باشد.

بنابراین اصطلاح «اتصال نبشی به تیرآهن» طیف مختلفی از اتصالات را دربرمی‌گیرد و نمی‌توان یک روش واحد را برای همه آن‌ها در نظر گرفت.

نبشی در اتصال به تیرآهن چه کاربردی دارد؟

نبشی به دلیل شکل L مانند و وجود دو بال، امکان ایجاد اتصال در زوایای مختلف را فراهم می‌کند.

از جمله کاربردهای نبشی در ارتباط با تیرآهن می‌توان به موارد زیر اشاره کرد:

ایجاد تکیه‌گاه برای برخی اعضای فولادی
اتصال تیرهای فرعی
اتصال برخی قطعات به تیرآهن
اجرای جزئیات خاص سازه‌ای
ایجاد اتصال گوشه‌ای

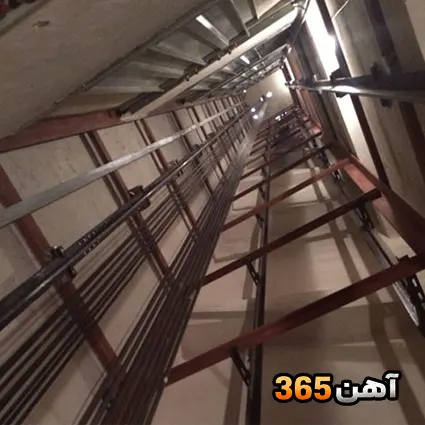

استفاده در برخی سیستم‌های مهاربندی و زیرسازی
استفاده در ساخت سازه‌ها و فریم‌های فلزی

نوع کاربرد نبشی تعیین می‌کند که چه نوع مقطعی و چه روشی برای اتصال مناسب باشد.

روش‌های متداول اتصال نبشی به تیرآهن

به‌طور کلی، اتصال نبشی به تیرآهن می‌تواند با روش‌های مختلفی انجام شود.

دو روش رایج عبارت‌اند از:

اتصال جوشی
اتصال پیچی

در برخی پروژه‌ها نیز ممکن است ترکیبی از این روش‌ها مورد استفاده قرار گیرد.

اتصال نبشی به تیرآهن با جوش

یکی از روش‌های رایج برای اتصال قطعات فولادی، استفاده از جوشکاری است.

در این روش، نبشی در موقعیت مشخص قرار گرفته و سپس با استفاده از جوش به تیرآهن متصل می‌شود.

نوع و ابعاد جوش به طراحی اتصال بستگی دارد و نمی‌توان برای تمام پروژه‌ها یک اندازه ثابت برای آن تعیین کرد.

مراحل کلی اتصال جوشی

به‌صورت عمومی، اجرای اتصال می‌تواند شامل مراحل زیر باشد:

بررسی نقشه و محل اتصال
آماده‌سازی سطوح
قرار دادن نبشی در موقعیت صحیح
تثبیت موقت قطعه
اجرای خال‌جوش در صورت نیاز
اجرای جوش اصلی
بازرسی اتصال
رفع عیوب احتمالی

اهمیت آماده‌سازی سطح قبل از جوشکاری

قبل از جوشکاری باید محل اتصال از نظر آلودگی، چربی، زنگ‌زدگی شدید یا سایر مواردی که می‌توانند کیفیت جوش را کاهش دهند بررسی و آماده شود.

وجود آلودگی یا شرایط نامناسب سطح می‌تواند کیفیت اتصال را تحت تأثیر قرار دهد.

همچنین نوع عملیات آماده‌سازی باید متناسب با شرایط پروژه و دستورالعمل جوشکاری باشد.

اتصال نبشی به تیرآهن با پیچ و مهره

روش دیگر، استفاده از پیچ و مهره است.

در این روش، نبشی و تیرآهن یا قطعه متصل‌شونده با استفاده از سوراخ‌هایی که براساس نقشه ایجاد شده‌اند به یکدیگر متصل می‌شوند.

اجرای اتصال پیچی می‌تواند مزایایی مانند امکان مونتاژ، کنترل مناسب قطعات و کاهش برخی عملیات جوشکاری در محل پروژه داشته باشد.

اما این روش نیز نیازمند طراحی دقیق است.

تعداد پیچ‌ها، قطر پیچ، گرید پیچ، آرایش سوراخ‌ها و فاصله آن‌ها باید متناسب با شرایط اتصال تعیین شود.

مراحل کلی اتصال پیچی نبشی به تیرآهن

مراحل کلی می‌تواند شامل موارد زیر باشد:

1. تعیین محل اتصال

ابتدا محل دقیق اتصال براساس نقشه مشخص می‌شود.

2. علامت‌گذاری

محل سوراخ‌ها روی قطعات مشخص می‌شود.

3. سوراخ‌کاری

سوراخ‌ها براساس قطر و آرایش تعیین‌شده در نقشه ایجاد می‌شوند.

4. قرار دادن نبشی

نبشی در موقعیت صحیح قرار می‌گیرد.

5. نصب پیچ و مهره

پیچ‌ها در محل خود قرار گرفته و مهره‌ها نصب می‌شوند.

6. سفت کردن اتصال

اتصال مطابق الزامات فنی پروژه محکم می‌شود.

7. کنترل نهایی

محل اتصال از نظر موقعیت، تعداد پیچ‌ها و کیفیت اجرا بررسی می‌شود.

اتصال نبشی به بال تیرآهن

بال تیرآهن یکی از قسمت‌هایی است که ممکن است در برخی جزئیات اتصال، نبشی به آن متصل شود.

در این حالت، محل قرارگیری نبشی و نحوه انتقال نیرو باید از روی نقشه مشخص باشد.

مواردی مانند:

عرض بال
ضخامت بال
ابعاد نبشی
محل اعمال نیرو
نوع اتصال
اندازه و طول اتصال

می‌توانند بر طراحی نهایی تأثیرگذار باشند.

به همین دلیل نمی‌توان گفت برای اتصال به بال تیرآهن همیشه یک سایز مشخص از نبشی مناسب است.

اتصال نبشی به جان تیرآهن

جان تیرآهن نیز ممکن است در برخی اتصالات محل اتصال نبشی باشد.

این نوع اتصال می‌تواند در مواردی مانند اتصال اعضای فرعی یا برخی جزئیات سازه‌ای مورد استفاده قرار گیرد.

در این حالت، ضخامت جان تیرآهن، محل سوراخ‌ها، نحوه انتقال نیرو و نوع اتصال اهمیت دارد.

بنابراین طراحی اتصال باید شرایط واقعی عضو را در نظر بگیرد.

تفاوت اتصال نبشی به بال و جان تیرآهن

محل اتصال نبشی می‌تواند رفتار متفاوتی برای سیستم ایجاد کند.

در اتصال به بال، هندسه اتصال و فضای موجود متفاوت است و در اتصال به جان، ضخامت و مشخصات جان تیرآهن اهمیت بیشتری پیدا می‌کند.

بنابراین نمی‌توان یک جزئیات اجرایی را بدون بررسی، برای هر دو حالت استفاده کرد.

محل اتصال باید مطابق نقشه سازه و محاسبات مربوط به همان اتصال انتخاب شود.

چه نبشی برای اتصال به تیرآهن مناسب است؟

انتخاب نبشی مناسب به عوامل متعددی بستگی دارد.

مهم‌ترین عوامل عبارت‌اند از:

سایز نبشی
ضخامت نبشی
طول قطعه
طول بال‌ها
جنس فولاد
وزن نبشی
نوع اتصال
مقدار نیروی واردشده
محل اتصال
مشخصات تیرآهن

برای مثال، نبشی‌ای که برای یک اتصال سبک مناسب است، الزاماً برای یک اتصال با بار بیشتر مناسب نخواهد بود.

نبشی سبک بهتر است یا سنگین؟

یکی از سؤالات متداول هنگام خرید نبشی این است که برای اتصال به تیرآهن، نبشی سبک انتخاب کنیم یا سنگین؟

پاسخ به این سؤال به طراحی اتصال بستگی دارد.

نبشی سنگین معمولاً ضخامت و وزن بیشتری نسبت به نبشی سبک با ابعاد اسمی مشابه دارد و در شرایطی که ظرفیت بیشتری موردنیاز باشد ممکن است گزینه مناسب‌تری باشد.

اما استفاده از نبشی سنگین‌تر از نیاز پروژه نیز می‌تواند باعث افزایش وزن و هزینه شود.

بنابراین:

نبشی سنگین همیشه بهتر نیست و نبشی سبک نیز برای تمام اتصالات مناسب نیست.

نبشی بال مساوی یا بال نامساوی؟

نبشی‌ها از نظر ابعاد بال به دو گروه اصلی تقسیم می‌شوند.

نبشی بال مساوی

در این نوع، طول دو بال برابر است.

این نوع نبشی کاربرد عمومی زیادی دارد.

نبشی بال نامساوی

در این نوع، طول دو بال متفاوت است و در شرایطی که طراحی به دو بال با ابعاد متفاوت نیاز داشته باشد استفاده می‌شود.

انتخاب بین این دو نوع باید بر اساس هندسه اتصال و نیاز پروژه انجام شود.

برای آشنایی بیشتر با تفاوت این دو نوع، می‌توان مقاله «نبشی بال مساوی و بال نامساوی؛ کدام بهتر است؟» را در این قسمت به‌صورت داخلی لینک کرد.

اندازه جوش نبشی به تیرآهن چقدر باید باشد؟

یکی از اشتباهات رایج این است که تصور شود برای تمام اتصالات نبشی به تیرآهن می‌توان یک اندازه ثابت برای جوش در نظر گرفت.

در حالی که اندازه و طول جوش به عواملی مانند:

ضخامت قطعات
نوع جوش
مقدار نیرو
طول اتصال
نوع فولاد
جزئیات طراحی

وابسته است.

بنابراین اندازه جوش باید از روی نقشه و محاسبات اتصال مشخص شود.

اجرای جوش بزرگ‌تر از نیاز نیز الزاماً به معنی ایجاد یک اتصال بهتر نیست و ممکن است باعث افزایش مصرف مصالح و ایجاد مشکلات اجرایی شود.

آیا می‌توان نبشی را بدون جوش به تیرآهن متصل کرد؟

بله، در شرایطی که طراحی اتصال اجازه دهد، می‌توان از اتصال پیچی استفاده کرد.

در این حالت، نبشی و تیرآهن با استفاده از پیچ و مهره به یکدیگر متصل می‌شوند.

مزیت این روش آن است که می‌توان بسیاری از عملیات را در مرحله ساخت قطعات انجام داد و در محل پروژه مونتاژ کرد.

اما تعداد و مشخصات پیچ‌ها باید براساس طراحی تعیین شوند.

عوامل مؤثر بر مقاومت اتصال نبشی به تیرآهن

مقاومت اتصال تنها به خود نبشی بستگی ندارد.

عوامل مختلفی در عملکرد آن نقش دارند:

ضخامت نبشی

ضخامت بیشتر می‌تواند ظرفیت مقطع را افزایش دهد، اما انتخاب نهایی باید براساس طراحی باشد.

مشخصات تیرآهن

مقطع و مشخصات تیرآهن نیز در رفتار اتصال مؤثر است.

نوع فولاد

مقاومت تسلیم و مشخصات مکانیکی فولاد اهمیت دارد.

نوع اتصال

اتصال جوشی و پیچی رفتار و الزامات متفاوتی دارند.

کیفیت جوش

در اتصالات جوشی، کیفیت اجرای جوش اهمیت بسیار زیادی دارد.

تعداد و مشخصات پیچ‌ها

در اتصال پیچی، تعداد، قطر و مشخصات پیچ‌ها باید مطابق طراحی باشد.

نحوه اعمال نیرو

نوع و جهت نیرو نیز در طراحی اتصال مؤثر است.

اشتباهات رایج در اتصال نبشی به تیرآهن

انتخاب نبشی صرفاً بر اساس قیمت

ارزان‌ترین محصول لزوماً مناسب‌ترین گزینه برای یک اتصال سازه‌ای نیست.

انتخاب نبشی بر اساس تجربه یک پروژه دیگر

شرایط بارگذاری و هندسه هر پروژه ممکن است متفاوت باشد.

اجرای جوش بدون نقشه

جوشکاری بدون مشخص بودن جزئیات اتصال می‌تواند باعث ضعف یا مصرف غیرضروری مصالح شود.

اجرای جوش ناقص

جوش ناپیوسته یا دارای عیوب می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد.

سوراخ‌کاری نامناسب

در اتصال پیچی، محل و اندازه سوراخ‌ها اهمیت زیادی دارد.

تغییر خودسرانه ضخامت نبشی

جایگزین کردن نبشی با مقطع متفاوت بدون تأیید طراح کار درستی نیست.

بی‌توجهی به خوردگی

قطعات فولادی در محیط‌های مرطوب یا خورنده نیازمند حفاظت مناسب هستند.

کنترل کیفیت اتصال نبشی به تیرآهن

پس از اجرای اتصال باید موارد مختلفی کنترل شود.

برخی از مهم‌ترین موارد عبارت‌اند از:

تطابق ابعاد نبشی با نقشه
محل دقیق اتصال
کیفیت سطح قطعات
کیفیت جوش
تعداد پیچ‌ها
مشخصات پیچ‌ها
وضعیت سوراخ‌ها
تراز بودن اتصال
وجود یا عدم وجود تغییر شکل
حفاظت در برابر خوردگی

در پروژه‌های مهم، کنترل کیفیت باید مطابق الزامات فنی و استانداردهای مربوط به پروژه انجام شود.

قیمت اتصال نبشی به تیرآهن چگونه محاسبه می‌شود؟

هزینه نهایی فقط به قیمت نبشی محدود نمی‌شود.

عوامل مختلفی مانند موارد زیر بر هزینه تأثیر دارند:

قیمت روز نبشی
سایز و ضخامت نبشی
مقدار مصرف
هزینه برش
هزینه سوراخ‌کاری
هزینه جوشکاری
تعداد پیچ‌ها
هزینه ساخت
دستمزد اجرا
هزینه حمل

بنابراین برای برآورد دقیق هزینه، ابتدا باید مشخصات اتصال و مقدار مصالح موردنیاز تعیین شود.

راهنمای خرید نبشی برای اتصال تیرآهن

اگر برای پروژه خود قصد خرید نبشی دارید، قبل از خرید موارد زیر را مشخص کنید:

سایز نبشی
ضخامت
طول موردنیاز
وزن تقریبی
نوع فولاد
کارخانه تولیدکننده
استاندارد محصول
تعداد موردنیاز
روش اتصال

در خریدهای پروژه‌ای بهتر است مشخصات محصول خریداری‌شده با نقشه و مشخصات فنی تطبیق داده شود.

آیا نبشی فابریک یا پرسی برای اتصال به تیرآهن بهتر است؟

نبشی‌ها از نظر روش تولید نیز می‌توانند تفاوت‌هایی داشته باشند.

نبشی فابریک مستقیماً با فرآیند نورد تولید می‌شود، در حالی که نبشی پرسی از شکل‌دهی ورق تولید می‌شود.

انتخاب بین این دو به کاربرد، ابعاد، ضخامت، مشخصات مکانیکی و الزامات پروژه بستگی دارد.

بنابراین نمی‌توان بدون توجه به شرایط اتصال گفت یکی از آن‌ها در تمام پروژه‌ها بهتر است.

نکات مهم برای اجرای حرفه‌ای اتصال نبشی به تیرآهن

برای دستیابی به اتصال مناسب، رعایت چند اصل اهمیت زیادی دارد:

قبل از اجرا نقشه را بررسی کنید.
مشخصات نبشی را با نقشه تطبیق دهید.
محل اتصال را دقیق مشخص کنید.
سطوح اتصال را آماده کنید.
از نیروی متخصص برای جوشکاری استفاده کنید.
مشخصات پیچ‌ها را کنترل کنید.
از تغییر خودسرانه جزئیات اتصال خودداری کنید.
پس از اجرا، اتصال را کنترل کنید.
در محیط‌های خورنده، حفاظت مناسب در برابر خوردگی را در نظر بگیرید.

سوالات متداول درباره اتصال نبشی به تیرآهن

بهترین روش اتصال نبشی به تیرآهن چیست؟

یک روش واحد برای همه پروژه‌ها وجود ندارد. بسته به طراحی اتصال، شرایط پروژه و نوع بارگذاری می‌توان از روش جوشی یا پیچی استفاده کرد.

آیا می‌توان نبشی را به بال تیرآهن جوش داد؟

در صورت پیش‌بینی در طراحی و فراهم بودن شرایط اجرایی، اتصال نبشی به بال تیرآهن امکان‌پذیر است.

آیا نبشی به جان تیرآهن متصل می‌شود؟

بله، در برخی اتصالات نبشی می‌تواند به جان تیرآهن متصل شود؛ اما جزئیات آن باید براساس طراحی تعیین شود.

برای اتصال تیرآهن چه سایز نبشی مناسب است؟

سایز نبشی به نوع اتصال، بار واردشده، مشخصات تیرآهن، ضخامت نبشی و سایر عوامل طراحی بستگی دارد و نمی‌توان یک سایز ثابت برای همه پروژه‌ها تعیین کرد.

آیا اتصال نبشی به تیرآهن با پیچ امکان‌پذیر است؟

بله، در صورتی که اتصال پیچی در طراحی پیش‌بینی شده باشد، می‌توان از پیچ و مهره استفاده کرد.

آیا نبشی سنگین برای اتصال بهتر است؟

نه لزوماً. مقطع باید متناسب با نیاز طراحی انتخاب شود. استفاده از مقطع بزرگ‌تر از نیاز می‌تواند هزینه و وزن سازه را افزایش دهد.

اندازه جوش نبشی به تیرآهن چقدر است؟

اندازه و طول جوش باید براساس طراحی اتصال و مشخصات قطعات تعیین شود و یک مقدار ثابت برای همه پروژه‌ها وجود ندارد.

آیا می‌توان نبشی سبک را به تیرآهن متصل کرد؟

در صورت تأمین ظرفیت موردنیاز اتصال، ممکن است نبشی سبک قابل استفاده باشد. تصمیم نهایی باید بر اساس طراحی انجام شود.

جمع‌بندی

اتصال نبشی به تیرآهن یکی از روش‌های کاربردی برای اجرای برخی جزئیات سازه‌های فولادی است و می‌تواند با استفاده از روش‌های جوشی یا پیچی انجام شود.

نبشی بسته به نوع اتصال می‌تواند به بال یا جان تیرآهن متصل شود و برای ایجاد تکیه‌گاه، اتصال اعضای فرعی یا اجرای جزئیات مختلف مورد استفاده قرار گیرد.

با این حال، انتخاب سایز و ضخامت نبشی، محل اتصال، نوع جوش، تعداد پیچ‌ها و سایر جزئیات نباید به‌صورت حدسی تعیین شوند. نوع بارگذاری، مشخصات تیرآهن، جنس فولاد، هندسه اتصال و الزامات طراحی باید در انتخاب نهایی مورد توجه قرار گیرند.

همچنین کیفیت اجرای اتصال به اندازه انتخاب مقطع اهمیت دارد. یک نبشی مناسب، در صورتی که با جوش یا پیچ نامناسب اجرا شود، نمی‌تواند عملکرد مورد انتظار را تضمین کند.

بنابراین برای اجرای ایمن و اصولی، انتخاب و اجرای اتصال باید مطابق نقشه‌های سازه و مشخصات فنی پروژه انجام شود.
