تفاوت نبشی و ناودانی چیست؟ مقایسه کامل کاربرد، وزن، استحکام و قیمت
تفاوت نبشی و ناودانی چیست؟ مقایسه کامل کاربرد، وزن، استحکام و قیمت
در صنعت ساختمان و سازههای فلزی، انتخاب مقطع فولادی مناسب تأثیر مستقیمی بر استحکام، ایمنی و هزینه نهایی پروژه دارد. در میان انواع مقاطع فولادی، نبشی و ناودانی از پرکاربردترین محصولات محسوب میشوند که در پروژههای ساختمانی، صنعتی، عمرانی و تولید تجهیزات فلزی مورد استفاده قرار میگیرند.
بسیاری از خریداران و حتی برخی مجریان پروژهها هنگام انتخاب بین نبشی و ناودانی دچار تردید میشوند و این سؤال را مطرح میکنند که نبشی بهتر است یا ناودانی؟ پاسخ این سؤال به نوع پروژه، میزان بارگذاری، شرایط اجرایی و محاسبات سازهای بستگی دارد.
در این مقاله از آهن 365 تفاوت نبشی و ناودانی را از نظر شکل ظاهری، استحکام، کاربرد، وزن، قیمت و نحوه انتخاب بررسی میکنیم.
نبشی چیست؟
نبشی یکی از مقاطع فولادی باز است که سطح مقطع آن به شکل حرف L انگلیسی طراحی شده است.
این مقطع از دو بال عمود بر یکدیگر تشکیل شده و در صنایع مختلف برای ایجاد اتصال، مهاربندی و تقویت سازهها مورد استفاده قرار میگیرد.
انواع نبشی
نبشی بال مساوی
در این نوع، طول دو بال برابر است.
نبشی بال نامساوی
در این مدل طول دو بال با یکدیگر تفاوت دارد.
روشهای تولید نبشی
نبشی فابریک
مستقیماً از خط نورد تولید میشود.
نبشی پرسی
از خمکردن ورق فولادی تولید میشود.
کاربردهای نبشی
- ساخت اسکلت فلزی
- نبشیکشی ساختمان
- وال پست
- خرپا
- ساخت چهارچوب
- اتصالات فلزی
- ساخت قفسه و تجهیزات صنعتی

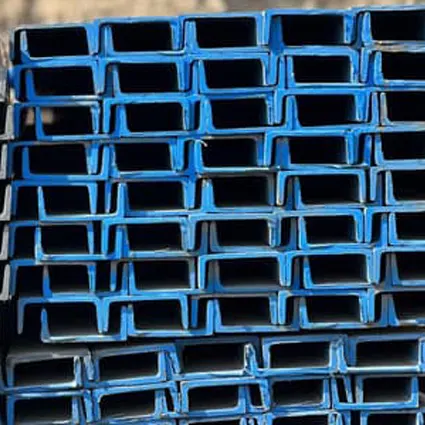

ناودانی چیست؟
ناودانی یکی دیگر از مقاطع فولادی پرمصرف است که سطح مقطع آن به شکل U طراحی شده است.
این محصول از یک جان و دو بال موازی تشکیل شده و نسبت به نبشی ظرفیت تحمل بار بیشتری در برخی کاربردها دارد.
انواع ناودانی
ناودانی UPN
بالهای شیبدار دارد.
ناودانی UPE
بالهای موازی دارد.
ناودانی سبک
وزن کمتری نسبت به استاندارد دارد.
ناودانی سنگین
مطابق استاندارد اشتال تولید میشود.
روشهای تولید ناودانی
ناودانی فابریک
تولید شده از فرآیند نورد گرم.
ناودانی پرسی
تولید شده از خمکاری ورق فولادی.
کاربردهای ناودانی
- ساخت سوله
- اسکلت فلزی
- شاسی ماشینآلات
- تجهیزات صنعتی
- سازههای فلزی
- قابهای فلزی
- صنایع نفت و گاز
مهمترین تفاوت نبشی و ناودانی
اگرچه هر دو محصول از مقاطع فولادی باز هستند، اما تفاوتهای مهمی با یکدیگر دارند.
تفاوت در شکل ظاهری
نبشی دارای مقطع L شکل است.
ناودانی دارای مقطع U شکل است.
همین تفاوت باعث تغییر در نحوه عملکرد سازهای آنها میشود.
تفاوت در ساختار
نبشی از دو بال تشکیل شده است.
اما ناودانی دارای یک جان و دو بال است که مقاومت بیشتری در برخی بارگذاریها ایجاد میکند.
تفاوت در عملکرد سازهای
نبشی بیشتر برای اتصالات، مهاربندی و تقویت نقاط مختلف سازه استفاده میشود.
ناودانی معمولاً به عنوان عضو باربر در سازهها به کار میرود.
تفاوت نبشی و ناودانی از نظر شکل ظاهری
یکی از واضحترین تفاوتهای این دو مقطع، ظاهر آنهاست.
شکل ظاهری نبشی
نبشی به شکل حرف L است.
این طراحی امکان استفاده آسان در گوشهها و اتصالات را فراهم میکند.
مزایا
- نصب آسان
- مناسب برای اتصالات
- اشغال فضای کمتر
شکل ظاهری ناودانی
ناودانی دارای سطح مقطع U شکل است.
وجود جان مرکزی موجب افزایش مقاومت خمشی میشود.
مزایا
- استحکام بیشتر در برخی بارگذاریها
- مناسب برای قابها و فریمها
- عملکرد بهتر در بارهای خمشی
تفاوت نبشی و ناودانی از نظر استحکام
استحکام این دو مقطع به نوع بارگذاری بستگی دارد.
مقاومت فشاری
در بسیاری از کاربردهای سازهای ناودانی عملکرد بهتری دارد.
مقاومت خمشی
به دلیل وجود جان مرکزی، ناودانی معمولاً مقاومت خمشی بیشتری نسبت به نبشی دارد.
مقاومت کششی
هر دو محصول در صورت انتخاب صحیح سایز و ضخامت میتوانند عملکرد مناسبی داشته باشند.
تحمل بار
برای تحمل بارهای سنگین، ناودانی معمولاً گزینه مناسبتری محسوب میشود.
تفاوت نبشی و ناودانی از نظر وزن
وزن یکی از عوامل مهم در انتخاب مقطع فولادی است.
عوامل موثر بر وزن نبشی
- طول بال
- ضخامت
- طول شاخه
عوامل موثر بر وزن ناودانی
- ارتفاع جان
- ضخامت جان
- ضخامت بال
- طول شاخه
مقایسه نمونه وزن
| مقطع | سایز | وزن تقریبی |
|---|---|---|
| نبشی | 50×50×5 | حدود 3.8 کیلوگرم در متر |
| ناودانی | UPN 50 | حدود 5 تا 6 کیلوگرم در متر |
مقادیر فوق تقریبی هستند و بسته به کارخانه تولیدکننده متفاوت خواهند بود.
تفاوت نبشی و ناودانی از نظر کاربرد
انتخاب هر یک از این مقاطع به نوع پروژه بستگی دارد.
کاربردهای نبشی
اتصالات سازهای
نبشی یکی از رایجترین مقاطع برای ایجاد اتصال در سازههای فلزی است.
نبشیکشی ساختمان
برای تقویت دیوارها و اجرای صحیح بازشوها استفاده میشود.
وال پست
در اجرای وال پست کاربرد فراوانی دارد.
خرپا
در ساخت خرپاهای فلزی مورد استفاده قرار میگیرد.
کاربردهای ناودانی
سولهسازی
یکی از مهمترین کاربردهای ناودانی است.
شاسی ماشینآلات
در ساخت تجهیزات صنعتی کاربرد دارد.
قابهای فلزی
به دلیل مقاومت مناسب برای ساخت فریمها استفاده میشود.
سازههای صنعتی
در پروژههای سنگین کاربرد فراوان دارد.
نبشی بهتر است یا ناودانی؟
این سؤال پاسخ قطعی ندارد و به نوع پروژه بستگی دارد.
زمانی که نبشی مناسبتر است
- اجرای اتصالات
- مهاربندی
- وال پست
- پروژههای سبک
- ساخت خرپا
زمانی که ناودانی مناسبتر است
- سولهسازی
- شاسی ماشینآلات
- قابهای فلزی
- اعضای باربر سازه
- پروژههای صنعتی
مقایسه نبشی و ناودانی در ساختمانسازی
در ساختمانسازی هر دو محصول کاربرد دارند.
نقش نبشی در ساختمان
- نبشیکشی
- اجرای وال پست
- اتصال قطعات فلزی
- خرپاها
نقش ناودانی در ساختمان
- تیرهای فرعی
- اعضای باربر
- قابهای فلزی
- سازههای جانبی
مقایسه نبشی و ناودانی در صنایع مختلف
صنایع نفت و گاز
ناودانی بیشتر استفاده میشود.
صنایع فلزی
هر دو کاربرد دارند.
تجهیزات صنعتی
ناودانی کاربرد بیشتری دارد.
تجهیزات سبک
نبشی گزینه اقتصادیتری است.
تفاوت نبشی و ناودانی از نظر قیمت
قیمت هر دو محصول تحت تأثیر عوامل مختلفی قرار دارد.
عوامل موثر بر قیمت نبشی
- وزن
- ضخامت
- سایز
- برند تولیدکننده
- قیمت روز فولاد
عوامل موثر بر قیمت ناودانی
- وزن
- ارتفاع جان
- ضخامت
- کارخانه تولیدکننده
کدام اقتصادیتر است؟
در بسیاری از سایزهای مشابه، نبشی به دلیل وزن کمتر قیمت پایینتری نسبت به ناودانی دارد.
البته انتخاب نباید صرفاً براساس قیمت انجام شود.
مزایا و معایب نبشی
مزایا
- قیمت مناسب
- نصب آسان
- تنوع سایز بالا
- کاربرد گسترده
معایب
- مقاومت خمشی کمتر نسبت به ناودانی
- محدودیت در برخی سازههای سنگین
مزایا و معایب ناودانی
مزایا
- مقاومت خمشی بالا
- ظرفیت باربری مناسب
- کاربرد گسترده صنعتی
معایب
- وزن بیشتر
- هزینه بالاتر در برخی پروژهها
چگونه بین نبشی و ناودانی انتخاب کنیم؟
برای انتخاب صحیح به موارد زیر توجه کنید:
نوع پروژه
ساختمانی یا صنعتی بودن پروژه اهمیت زیادی دارد.
بارگذاری سازه
میزان بار وارده باید توسط مهندس محاسب بررسی شود.
شرایط اجرا
فضای نصب و نوع اتصال اهمیت دارد.
بودجه پروژه
هزینه خرید و اجرا باید بررسی شود.
نظر مهندس طراح
همواره انتخاب نهایی باید بر اساس محاسبات فنی انجام شود.
اشتباهات رایج هنگام انتخاب نبشی یا ناودانی
- انتخاب صرفاً براساس قیمت
- بیتوجهی به وزن واقعی
- استفاده از مقطع نامناسب
- عدم بررسی ظرفیت باربری
- خرید بدون مشاوره فنی
سوالات متداول
تفاوت اصلی نبشی و ناودانی چیست؟
تفاوت اصلی در شکل مقطع و نحوه عملکرد سازهای آنها است.
نبشی برای چه کاربردهایی مناسبتر است؟
اتصالات، خرپا، وال پست و نبشیکشی ساختمان.
ناودانی در چه پروژههایی استفاده میشود؟
سولهسازی، صنایع سنگین، شاسی ماشینآلات و قابهای فلزی.
کدام استحکام بیشتری دارد؟
در بسیاری از بارگذاریهای خمشی، ناودانی مقاومت بیشتری دارد.
آیا میتوان نبشی را جایگزین ناودانی کرد؟
فقط در شرایطی که محاسبات سازهای اجازه دهد.
جمعبندی
نبشی و ناودانی هر دو از مهمترین مقاطع فولادی در صنعت ساختمان و سازههای فلزی هستند. تفاوت اصلی آنها در شکل ظاهری، نحوه توزیع نیرو، میزان مقاومت و کاربردهای تخصصی آنهاست.
نبشی بیشتر برای اتصالات، مهاربندی و تقویت سازه استفاده میشود، در حالی که ناودانی در اعضای باربر، سولهها و سازههای صنعتی کاربرد بیشتری دارد. انتخاب صحیح میان این دو مقطع باید براساس محاسبات فنی، شرایط پروژه و نظر مهندس طراح انجام شود.
برای استعلام قیمت روز نبشی و ناودانی، دریافت مشاوره تخصصی و خرید مستقیم انواع مقاطع فولادی، با کارشناسان آهن 365 تماس بگیرید.
